Шина передачи данных (ШПД) – представляет собой набор программных решений для участника и оператора, обеспечивающих распределение и доставку электронных сообщений между отправителями и получателями.
Единицей передачи информации через ШПД является транспортный контейнер, в котором содержится документ в электронном виде или технологическое сообщение, а его доставка подтверждается служебным электронным сообщением – транспортной квитанцией.

За выполнение функций ШПД отвечают программные модули:

• «Узел сопряжения» – отвечает за подключение участников к информационному взаимодействию, выполняет функции по приему, отправке и распределению сообщений на стороне участника информационного взаимодействия;
• «Узел маршрутизации» – отвечает за доставку электронных сообщений от узла отправителя электронных сообщений к узлу получателя. Модуль устанавливается на площадках операторов информационного взаимодействия.

Модуль «Узел сопряжения», предназначенный для подключения СЭД к транспортной шине МЭДО/ГосЭДО, в части приема сообщений в процессах  взаимодействия участников выполняет следующие функции:

• приём электронного сообщения из шлюза участника (по протоколу SMB для сообщений МЭДО);
• приём электронных сообщений по запросу узла маршрутизации (по протоколу TCP для сообщений ГосЭДО);
• проверка целостности принятого электронного сообщения;
• форматный контроль принятого электронного сообщения в части атрибутов, необходимых для доставки (маршрутизации);
• отказ в доставке электронного сообщения при обнаружении фактов нарушения целостности / ошибок форматного контроля;
• просмотр истории принятых электронных сообщений с возможностью поиска и отбора по параметрам сообщения;
• автоматизированная инициация антивирусной проверки сообщений.

В части отправки сообщений в процессах информационного взаимодействия участников «Узел сопряжения» выполняет следующие функции:

• передача заголовков сообщений в узел маршрутизации (по протоколу HTTP);
• передача тела сообщения по запросу узла маршрутизации (по протоколу TCP);
• выгрузка принятых электронных сообщений в шлюз участника (по протоколу SMB для сообщений МЭДО);
• просмотр истории отправленных электронных сообщений с возможностью поиска и отбора по параметрам сообщения.

В части распределения сообщений в процессах информационного взаимодействия участников «Узел сопряжения» выполняет следующие функции:

• фиксация в БД идентификатора транспортного контейнера для последующего определения адресата транспортной квитанции;
• передача транспортных контейнеров на основании заданных правил распределения;
• передача транспортных квитанций по данным в БД об источнике исходного сообщения;
• просмотр архива обработанных электронных сообщений с возможностью поиска и отбора по параметрам сообщения;
• графическая настройка и валидация правил распределения сообщений, совмещенная с интерфейсом узла сопряжения;
• автоматизированная логическая проверка сообщений по схемам и правилам МЭДО и ГосЭДО.

В части мониторинга электронных сообщений «Узел сопряжения» выполняет следующие функции:

• мониторинг очередей отложенной доставки по шлюзам сопряжения (с возможностью поиска по задержавшимся в очередях сообщениям);
• автоматизированное самотестирование, включая проверку параметров окружения, баз данных, прав доступа к папкам, сервисов;
• просмотр событий распределения в архивах обработанных сообщений с возможностью поиска и загрузки сообщений из архивов.

Интерфейс модуля «Узел сопряжения» приведен на Рисунок 9.1 и Рисунок 9.2.

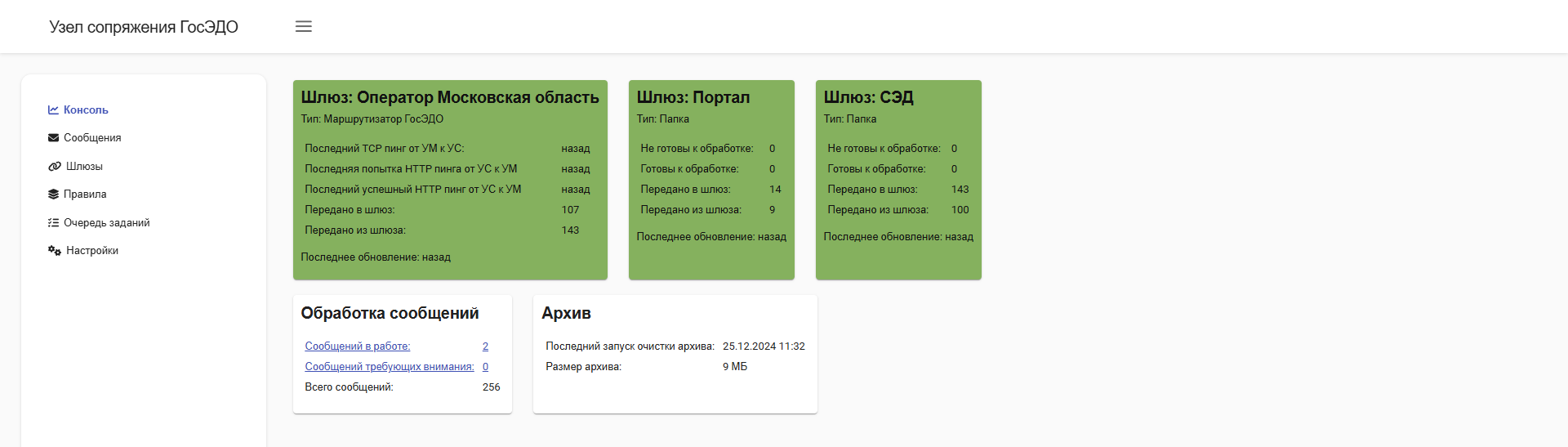

Рисунок 9.1. Интерфейс модуля «Узел сопряжения». Раздел «Консоль»

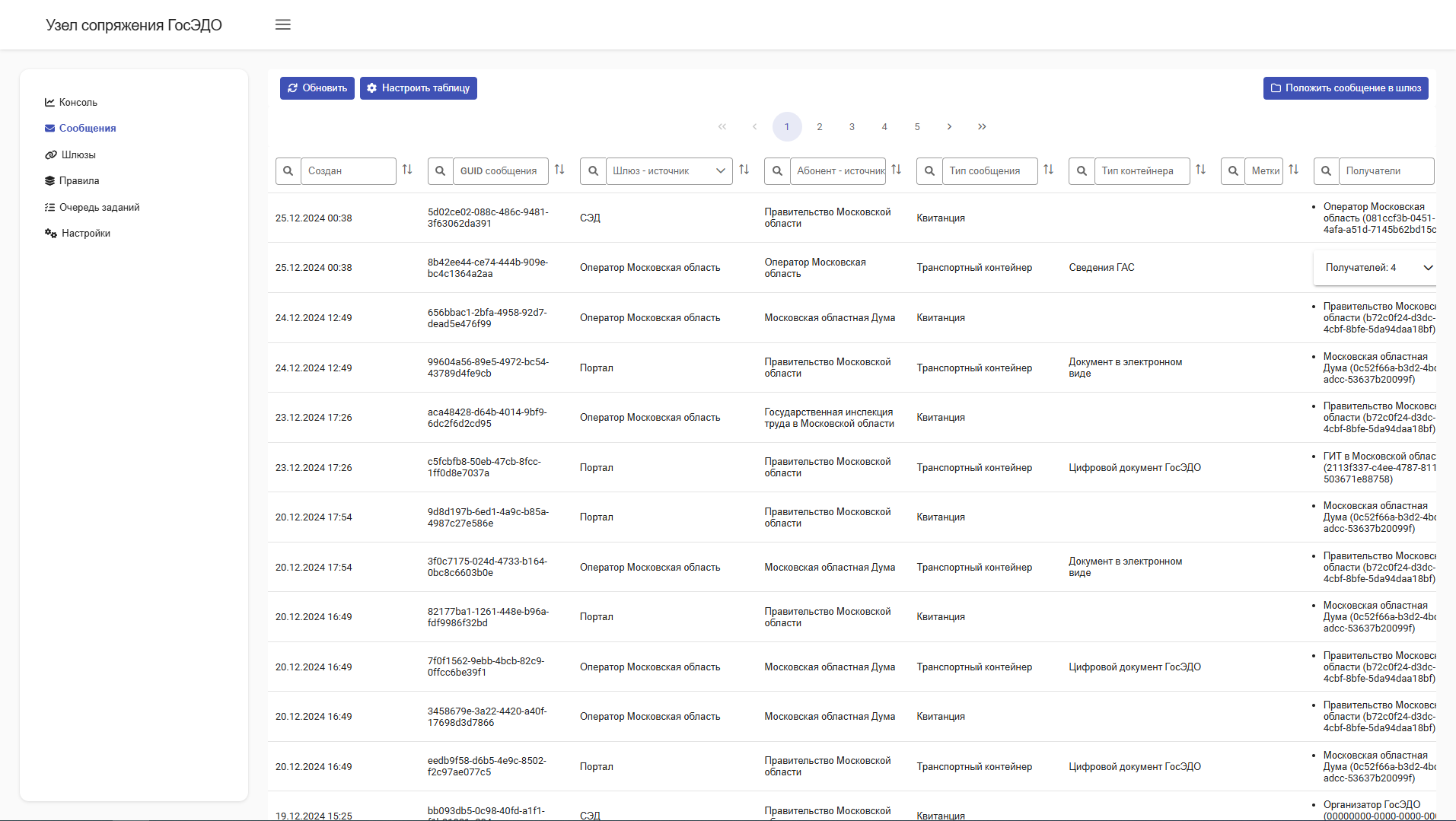

Рисунок 9.2. Интерфейс модуля «Узел сопряжения». Раздел «Сообщения»
