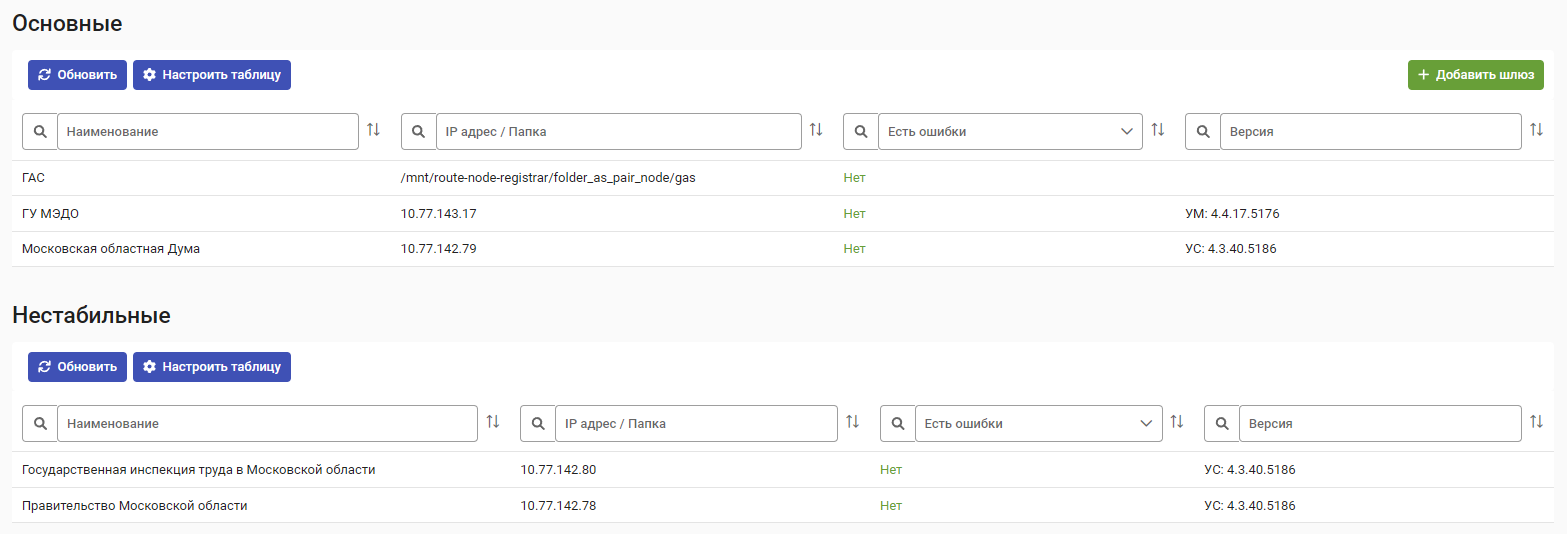

Для просмотра карточки шлюза необходимо нажать на строку в списке карточек шлюзов (см. Рисунок 7.2).

В результате откроется окно «Просмотр карточки шлюза» (Рисунок 7.5).

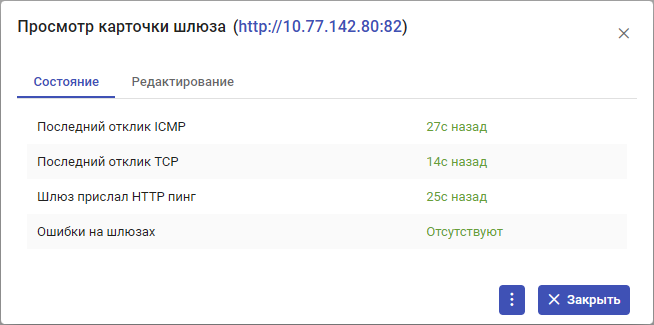

Рисунок 7.5. Окно «Просмотр карточки шлюза»

В наименовании карточки, в скобках, отображается ссылка, по которой можно перейти в главное окно Программы выбранного шлюза.

Примечание: Главное окно Программы выбранного шлюза откроется в новой вкладке браузера.

Карточка шлюза содержит вкладки:

• «Состояние»;
• «Редактирование».

Вкладка «Состояние» выбрана по умолчанию и содержит сведения о мониторинге подключения к выбранному шлюзу:

• «Последний отклик ICMP» – временной период с момента получения последнего успешного отклика от шлюза по протоколу ICMP;
• «Последний отклик TCP» – временной период с момента получения последнего успешного отклика от шлюза по протоколу TCP;
• «Последний отклик HTTP» – временной период с момента получения последнего успешного отклика от шлюза по протоколу HTTP;
• «Ошибки на шлюзах» – другие виды ошибок.

При мониторинге подключения к шлюзу с текущего УМ осуществляется автоматический опрос шлюза по протоколам ICMP, TCP и HTTP. Опрос шлюза по протоколам выполняется с интервалом около 30 секунд, при этом значение времени с последнего отклика может быть окрашено в один из цветов:

• зеленый – если отклик получен успешно;
• красный – если отклик получен не был.

Вкладка «Редактирование» содержит настройки шлюза и позволяет администратору УМ выполнять следующие действия (Рисунок 7.6):

• изменение типа шлюза;
• изменение наименования;
• изменение IP-адреса шлюза (набор полей зависит от типа шлюза);
• изменение формата конверта МЭДО после передачи сообщения.

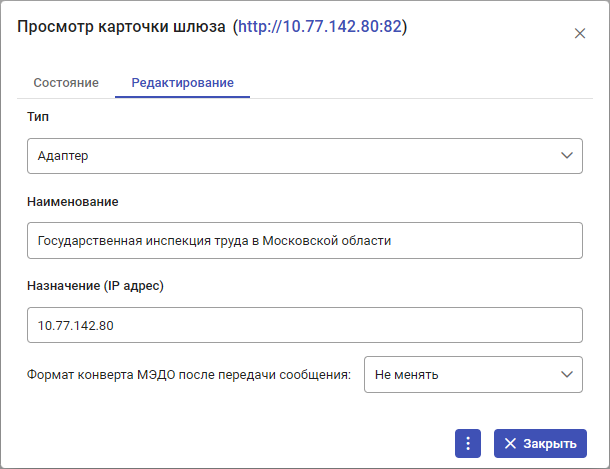

Рисунок 7.6. Вкладка «Редактирование» карточки шлюза

Независимо от выбранной вкладки в карточке шлюза администратор УМ может выполнять следующие действия:

• сохранение внесенных изменений;
• удаление шлюза;
• перевод шлюза в группу «Нестабильные»;
• сброс ключа обмена с шлюзом;
• закрытие карточки шлюза без изменений.

Выполнить сохранение внесённых изменений можно по кнопке , которая появится после внесения изменений в поля вкладки «Редактирование» (Рисунок 7.7).

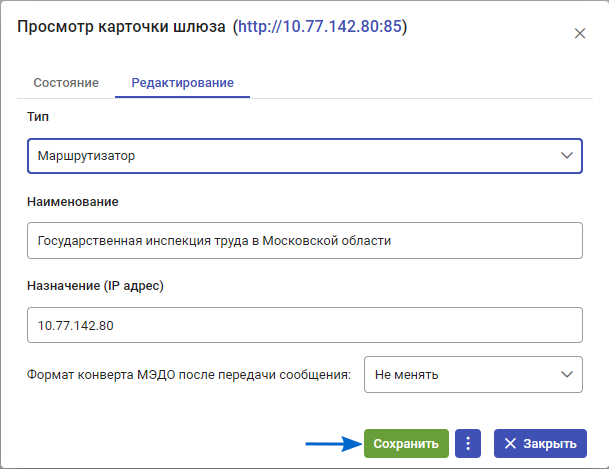

Рисунок 7.7. Кнопка «Сохранить»

Перевести шлюз в группу «Нестабильные» (см. Рисунок 7.2), удалить шлюз или сбросить ключ обмена с шлюзом можно с помощью пунктов меню, которое появляется при нажатии на кнопку  (Рисунок 7.8).

Примечание: Если участник информационного взаимодействия переустановил СПО УС, то для продолжения обмена сообщениями с текущим УМ администратору необходимо сбросить ключ обмена с шлюзом.

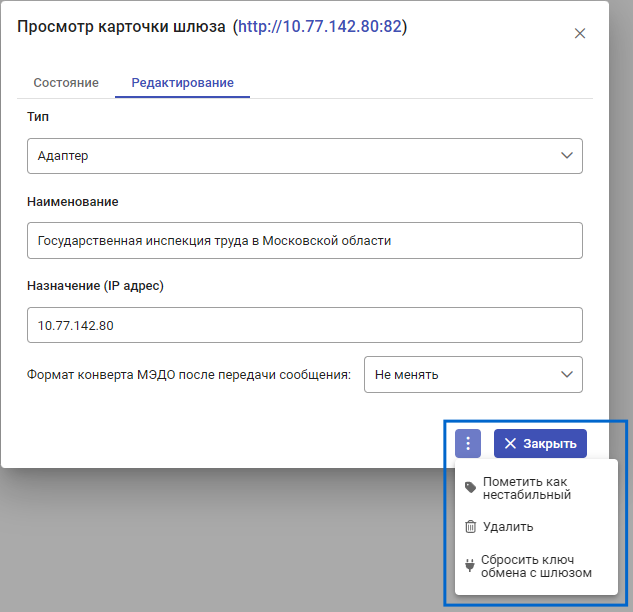

Рисунок 7.8. Раскрытое меню в карточке шлюза

Если в карточке шлюза с изменёнными данными нажать на кнопку , то карточка шлюза закроется без изменений.

При клике мышью на строку в списке шлюзов в группе «Нестабильные» откроется аналогичная карточка, у которой в меню кнопки будет доступен пункт «Пометить как стабильный» (Рисунок 7.9).

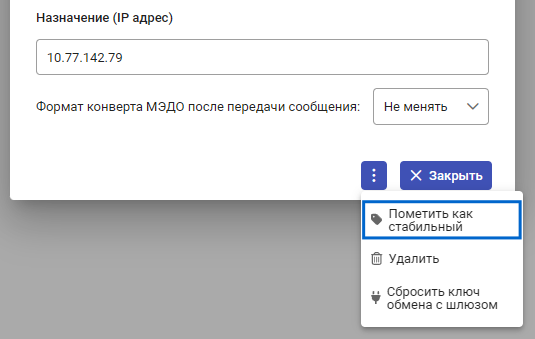

Рисунок 7.9. Пункт меню «Пометить как стабильный»

Выбор этого пункта позволяет переместить шлюз в соответствующую группу.
