Типовые схемы подключения к ГИС ГосЭДО с использованием модуля «Узел сопряжения»

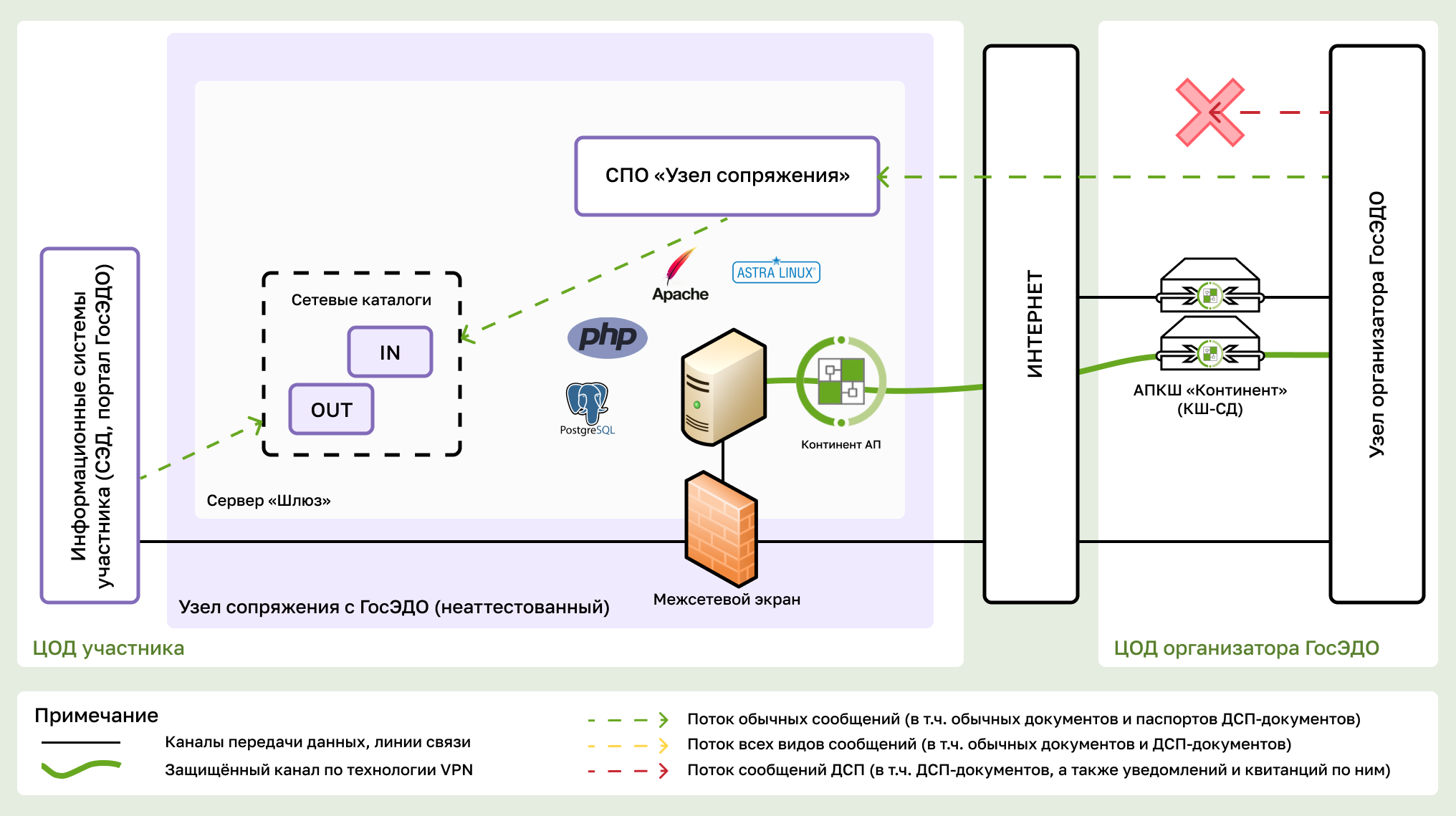

Рисунок 1. Типовая схема подключения СЭД участника к ГИС ГосЭДО с использование модуля «Узел сопряжения» без организации отдельного контура работы с ДСП документами

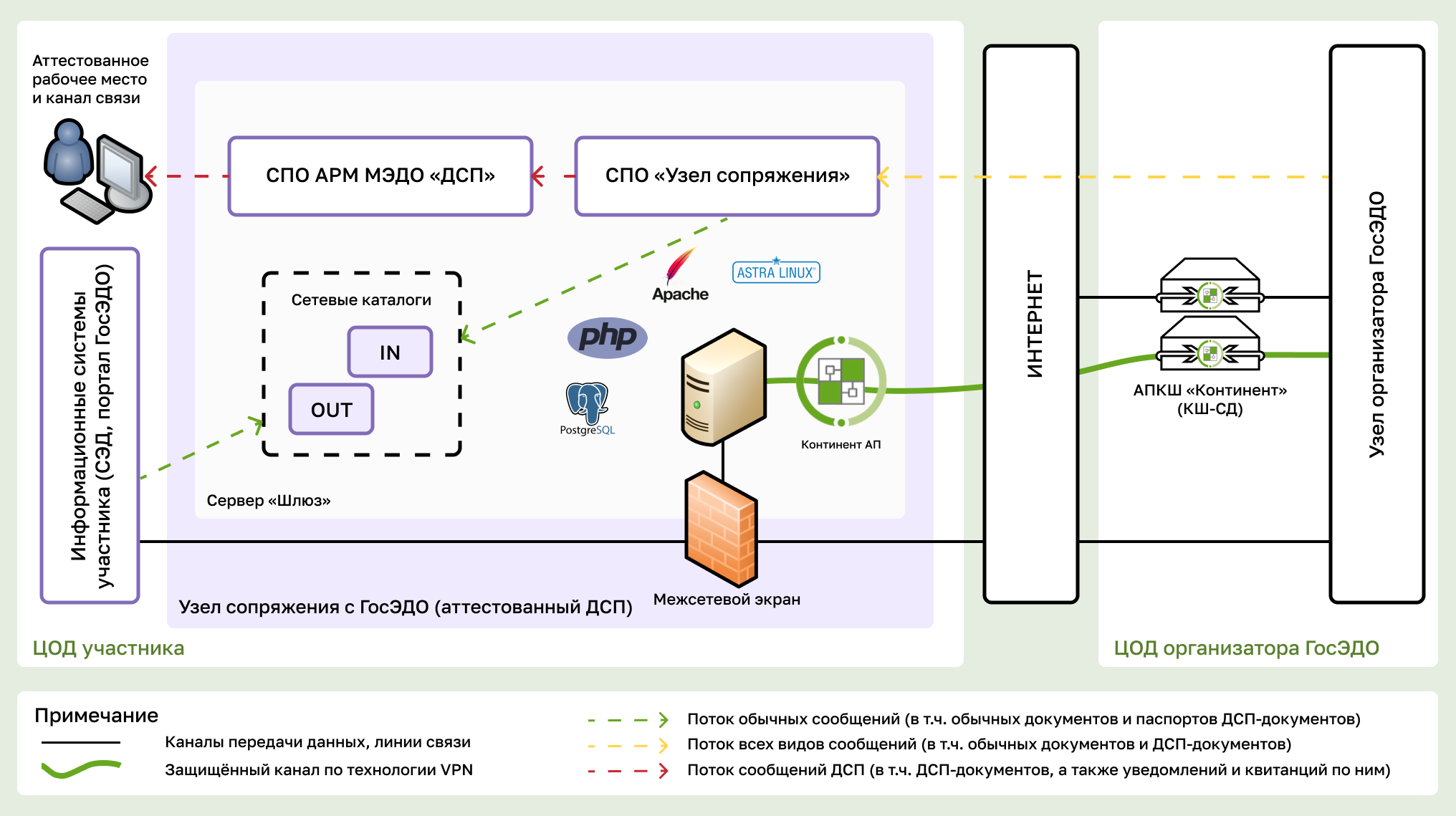

Рисунок 2. Типовая схема подключения СЭД участника к ГИС ГосЭДО с использование модуля «Узел сопряжения» с обеспечением контура работы с ДСП документами в СПО АРМ МЭДО «ДСП» (Документооборот ДСП)

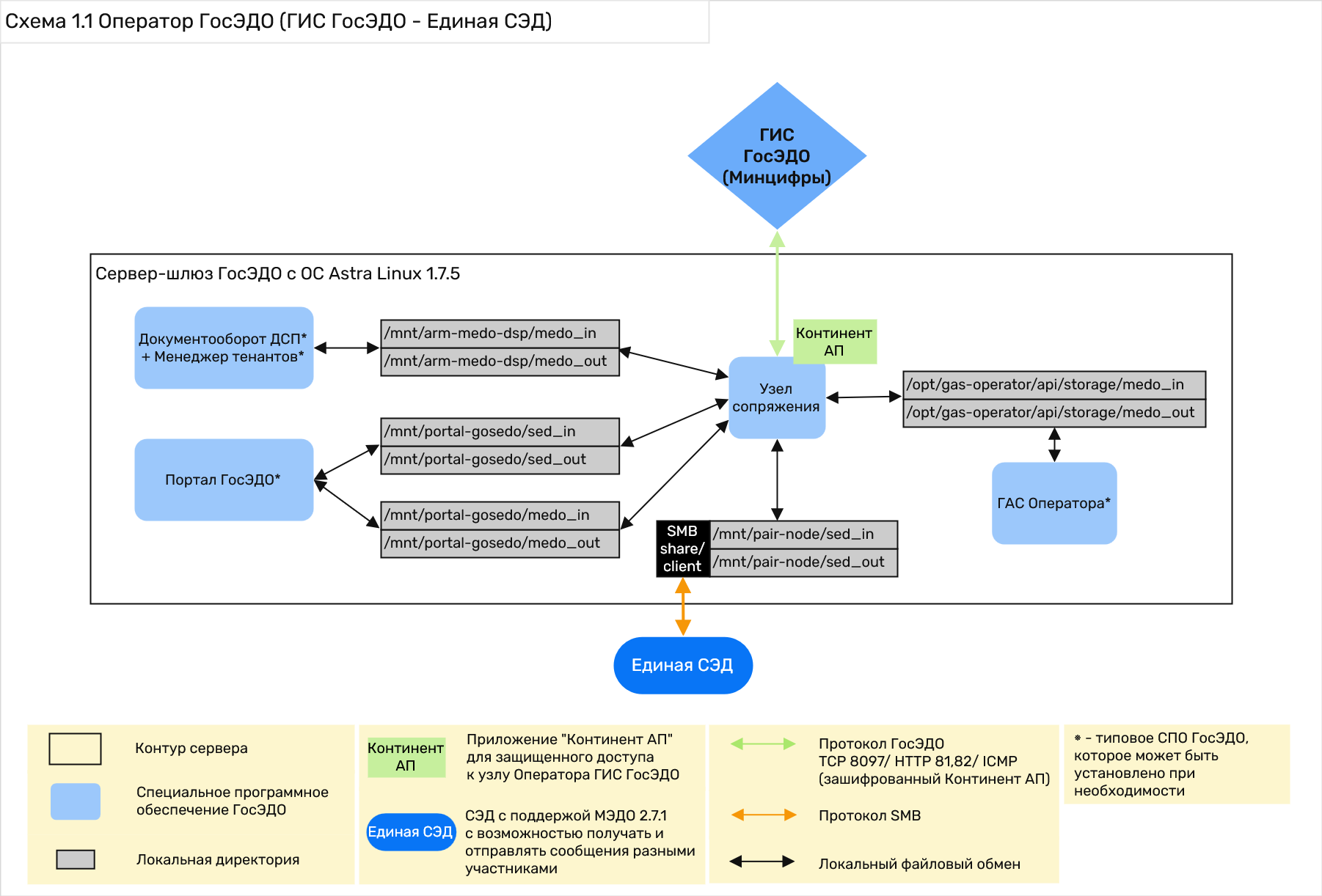

Рисунок 3. Типовая схема подключения оператора к ГИС ГосЭДО с использованием модуля «Узел сопряжения», единой СЭД для подключения участников и комплекта СПО для работы участников с документами ДСП

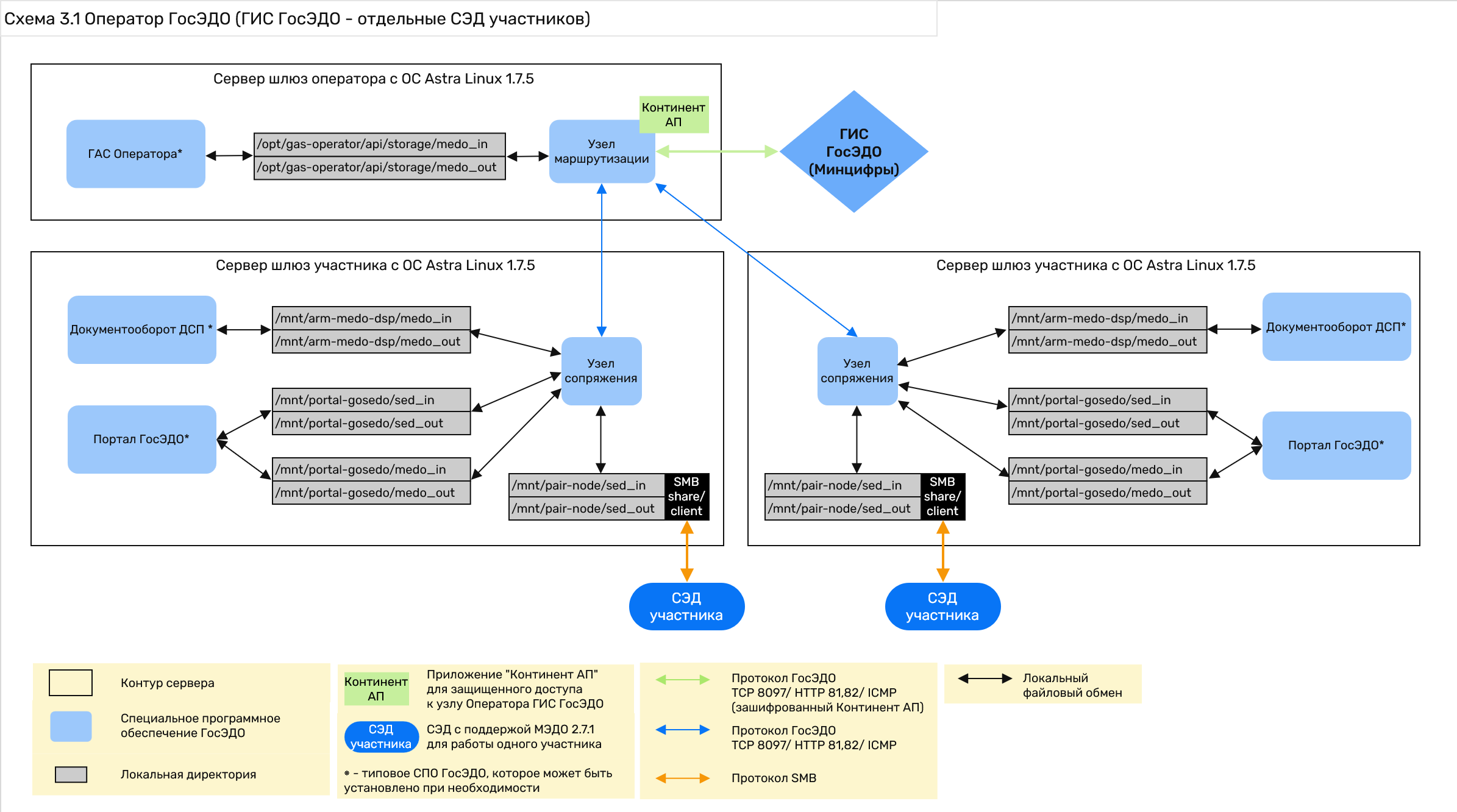

Рисунок 4. Типовая схема подключения оператора к ГИС ГосЭДО с использованием модуля «Узел маршрутизации», к которому подключены отдельные СЭД участников посредством модуля «Узел сопряжения»,  с обеспечением работы с документами ДСП у каждого участника

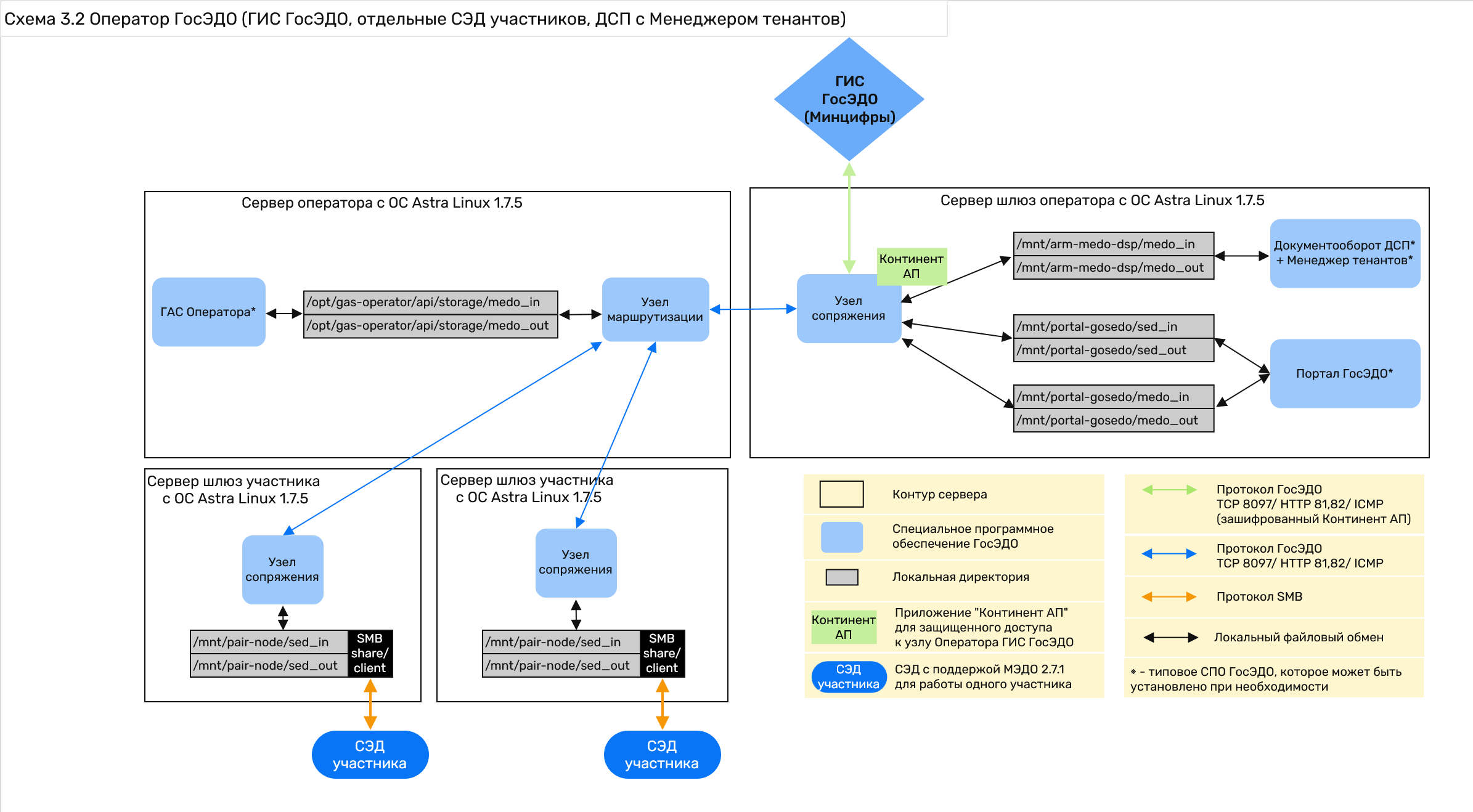

Рисунок 5. Типовая схема подключения оператора к ГИС ГосЭДО с использованием модулей «Узел сопряжения» и «Узел маршрутизации», с установкой комплекта СПО для работы участников с ДСП документами на узле оператора, отдельные СЭД участников подключены к оператору с использованием модуля «Узел сопряжения»

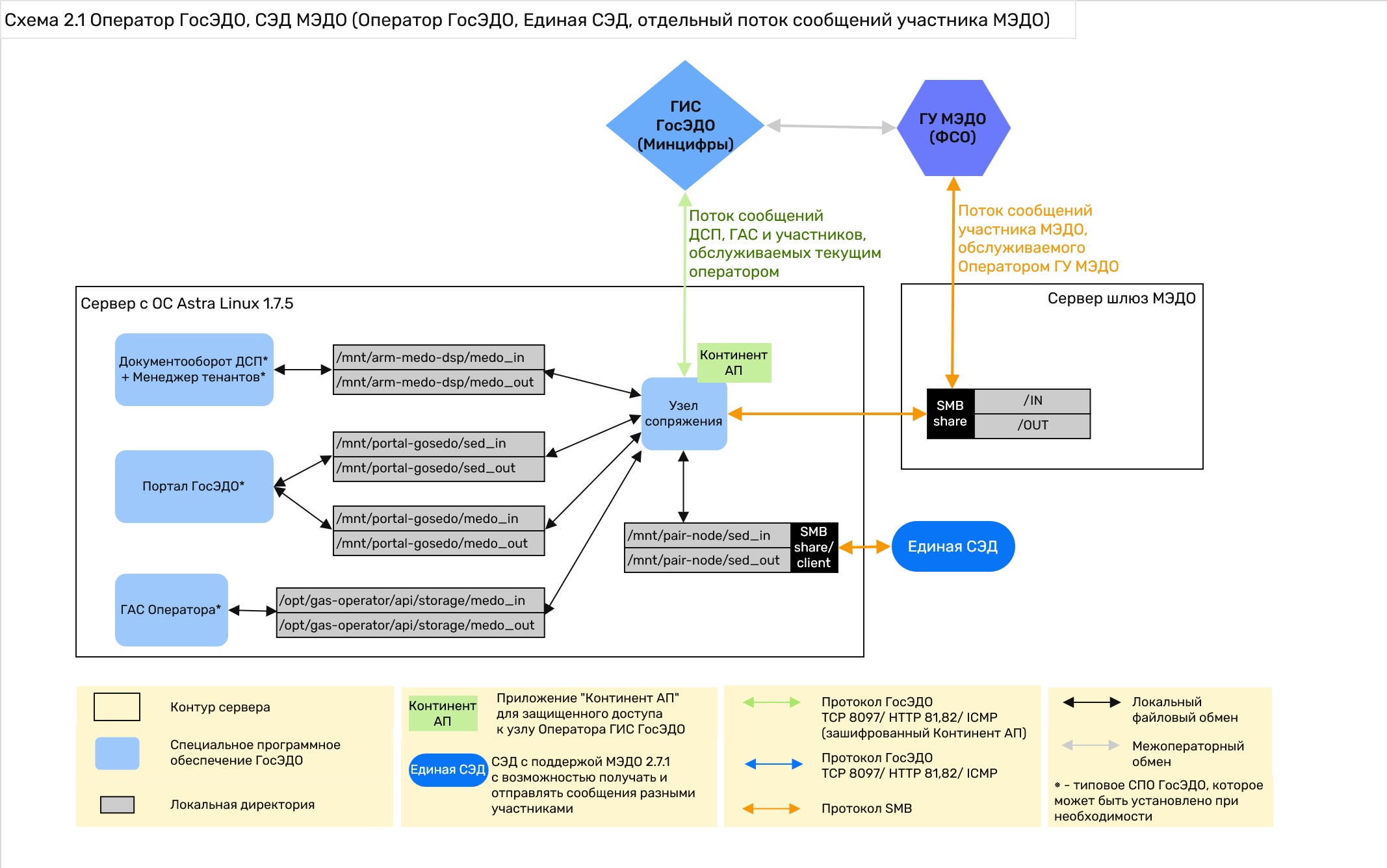

Рисунок 6. Комбинированная схема подключения оператора к ГИС ГосЭДО с использованием модуля «Узел сопряжения», установкой комплекта СПО для работы участников с ДСП документами на узле оператора и организацией потока сообщений участника МЭДО, обслуживаемого «Оператором ГУ МЭДО»
